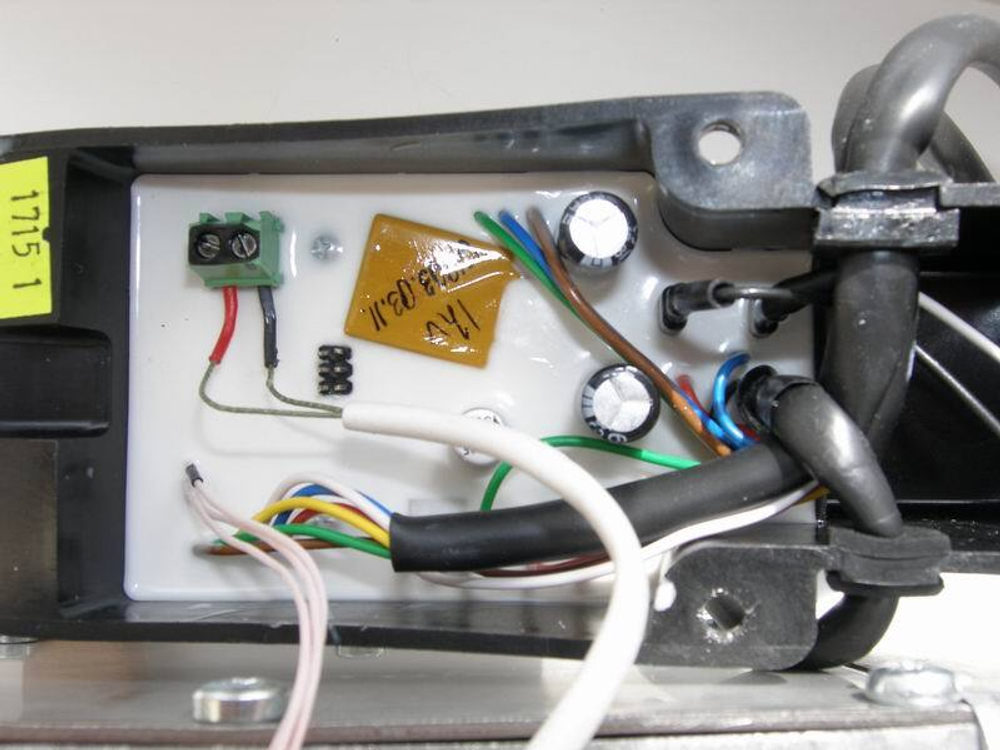

Компаунд Силагерм 2105 силиконовый герметик предназначен для защиты изделий электронной и радиотехнической техники, длительно работающих в среде воздуха и в условиях повышенной влажности в интервале температур от -60 до +250 °С. Мягкость и эластичность компаунда позволяют применять его для герметизации изделий из ферритов и пермаллоев.
Силагерм 2105 силиконовый герметик не вызывает коррозии при температурах прогрева до 200 °С алюминиевых сплавов, стали кадмированной и оцинкованной с хроматным пассивированием, латуни и серебряных покрытий, при температурах прогрева до 150 °С и оловянных покрытий.
Компаунд Силагерм 2105 Является двухкомпонентным материалом состоящими из основы белого цвета, которая при смешении с катализатором отвердевает при комнатной температуре в течении 24 часов. Для лучшей адгезии используют подслой П-11, который комплектуется к компаунду по желанию клиента.
|

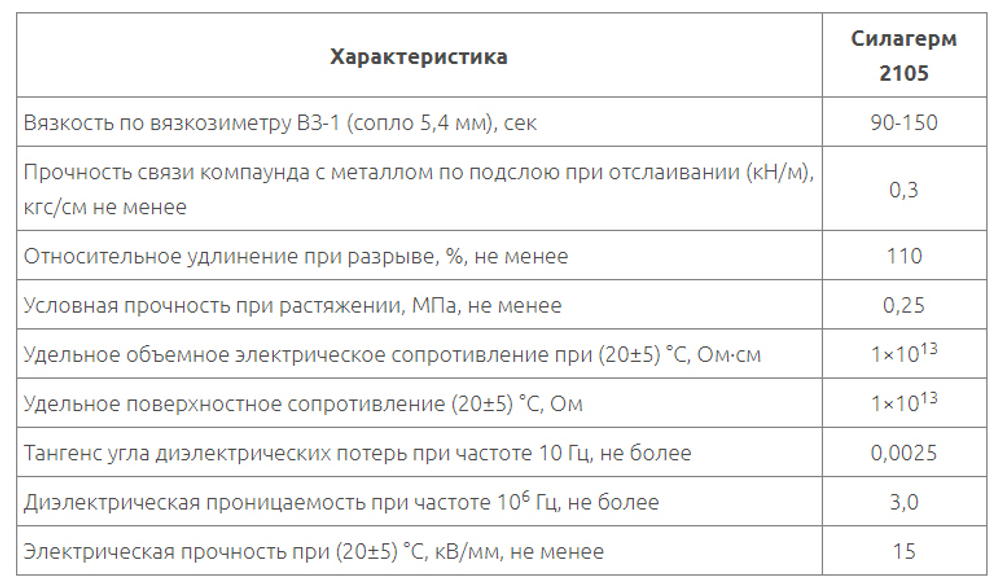

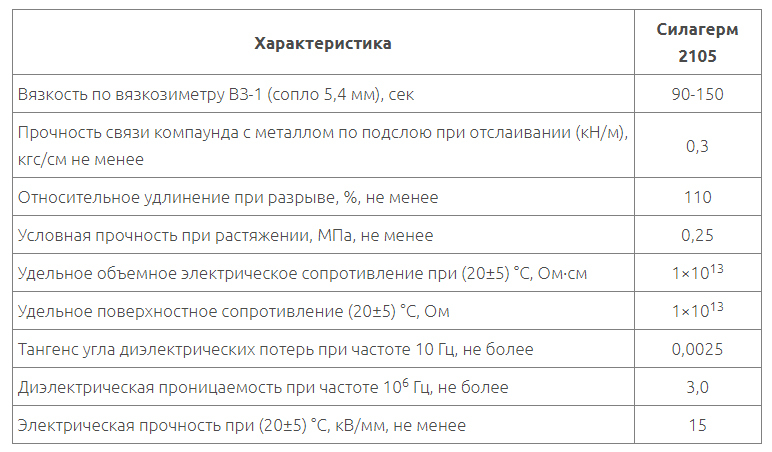

Характеристика |
Силагерм 2105 |
|
Вязкость по вязкозиметру ВЗ-1 (сопло 5,4 мм), сек |
90-150 |
|
Прочность связи компаунда с металлом по подслою при отслаивании (кН/м), кгс/см не менее |
0,3 |
|
Относительное удлинение при разрыве, %, не менее |
110 |
|
Условная прочность при растяжении, МПа, не менее |
0,25 |
|
Удельное объемное электрическое сопротивление при (20±5) °С, Ом·см |
1×1013 |
|
Удельное поверхностное сопротивление (20±5) °С, Ом |
1×1013 |
|
Тангенс угла диэлектрических потерь при частоте 10 Гц, не более |
0,0025 |
|
Диэлектрическая проницаемость при частоте 106 Гц, не более |
3,0 |
|
Электрическая прочность при (20±5) °С, кВ/мм, не менее |
15 |
